EFD,EVD,EM型功率磁芯
產品名稱： EVD
發布日期： 2016-06-20
點擊數： 3573
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
特點：具有熱阻小、衰耗小、功率大、工作頻率寬凳使用優點。成品重量輕、結構合理、易表面貼裝。
用途：廣泛應用于體積小而功率大的變壓器，如精密儀器、模塊電源、計算機終端輸出等。
|

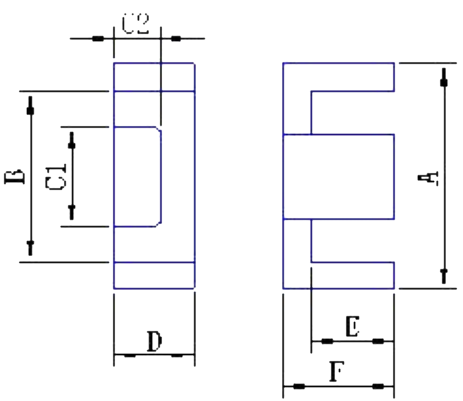

型號 TYPE |
尺寸 Dmimensions(mm) |
||||||
|
A檔（外檔） |
B檔（內檔） |
C1檔（中柱） |
C2檔（中柱） |
D檔（厚度） |
E檔（內高） |
F檔（總高） |
|
|
EVD25 |
25.5±0.5 |
19min |
8.8±0.3 |
8.3±0.3 |
12.4±0.3 |
10±0.3 |
12.9±0.2 |
|
EVD30 |
30±0.5 |
22min |
11.4±0.3 |
8.1±0.3 |
12.4±0.3 |
12.4±0.3 |
17±0.3 |
|
EVD36 |
36±0.5 |
27min |
14.5±0.2 |
10.3±0.2 |
16±0.2 |
14.7±0.2 |
19.8±0.3 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
