其他型號的功率磁芯
產品名稱： QP
發布日期： 2016-06-20
點擊數： 4050
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
磁芯特點：體積小、感抗高、繞線方便、磁屏蔽及散熱效果均衡 。
用途：載波濾波器、高靈敏度感應器、高效率傳感器、電源轉換變壓器等。

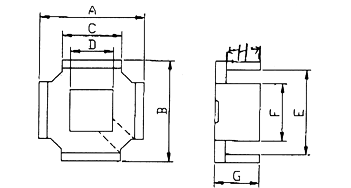

| 型號 TYPE | 尺寸 Dmimensions(mm) | |||||||
| A檔（外檔） | B檔（外檔） | C檔（中柱） | D檔（中柱） | E檔（內檔） | F檔（中柱） | G檔（總高） | H（內高） | |
| QP2612 | 26±0.3 | 26±0.3 | 14.1±0.2 | 10.5±0.2 | 21MIN | 10.5±0.2 | 5.9±0.1 | 3.35±0.1 |
| QP2912 | 29.1±0.5 | 29.1±0.5 | 16.6+0.2-0.4 | 12±0.2 | 22.5MIN | 12±0.2 | 6±0.1 | 3.05±0.1 |
| QP30/25 | 29.1±0.5 | 29.1±0.5 | 16.6+0.2-0.4 | 12+0.1-0.4 | 23.9min | 16.6+0.2-0.4 | 12.5±0.3 | 9.55±0.1 |
| 型號 TYPE | 有效參數 | 重量（克） | 電感量 | ||
| Le | Ae | Ve | Weight(g) | AL(nh/N2)±30% | |
| QP2612 | 19.8 | 5500 | |||
| QP2912 | 24.3 | 148 | 3592 | 28.2 | 7800 |
| QP30/25 | 50.2 | 111 | 5572 | 46.2 | 5400 |
Pc值測試條件為100KHz,200mT,100℃
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
